一、原理，結構
基于熱式原理，在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走， 電阻值被改變，兩個電阻差值被用作判斷流速的依據。
1、特點
無活動部件，免維護，安裝方便，一種型號適用多種管徑要求，開關量連續可調，極低的壓力損失，結構緊湊，LED顯示流動趨勢及開關狀態。
2、應用
氣液兩用型，可用于氣動和液壓系統，可用于循環水、切削液及潤滑油的斷流監測，以及泵的空轉保護。
二、技術參數
△設定范圍：1～150cm/s(水），3～300cm/s (油），20～2000cm/s (空氣）
△信號輸出：PNP， NPN，繼電器，模擬量（4...20mA) ，常開+常閉（SPDT)
△供 電：24V±20%DC 或 230V±15%AC
△接通電流：最大400 mA（PNP或NPN型），最大4A（繼電器型）
△空載電流：最大80mA
△流量指示：LED排 （6個）
△設定方式：電位計設定
△耐壓范圍：100bar
△溫度梯度：4°C/s
△響應時間：1～13S，典型值2s
△初始化時間：8s
△電氣保護：反相，短路，過載保護
△防護等級：IP67
△介質溫度：-20～80℃
△環境溫度：-20～80℃
△儲存溫度：-20～100°C
△接線方式：M12接插件/直接附2米線可選
△材 質：探頭：不銹鋼 外殼：PBT
△重 量： 0.4kg

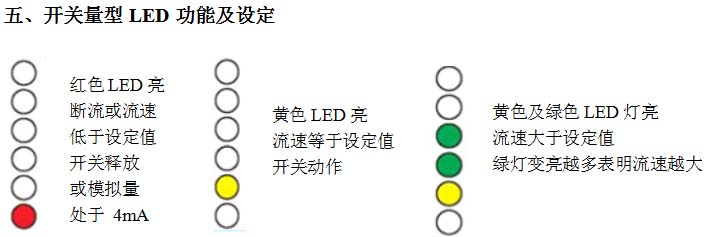

將流量開關裝好，使介質以需要監測的流速流動，擰開面板上的螺絲，調整電位計， 使第一個綠色LED怡好變亮。此后當流速低于當前值時，開關就釋放（紅燈亮）。若要使開關點比當前流速小，可調整電位計(順時針旋轉螺絲刀)使綠色 LED多亮一些。
順時針旋轉螺絲刀：開關動作點往低的調整，綠色 LED指示相對更慢的流速。
逆時針旋轉螺絲刀：開關動作點往高的調整。
|
